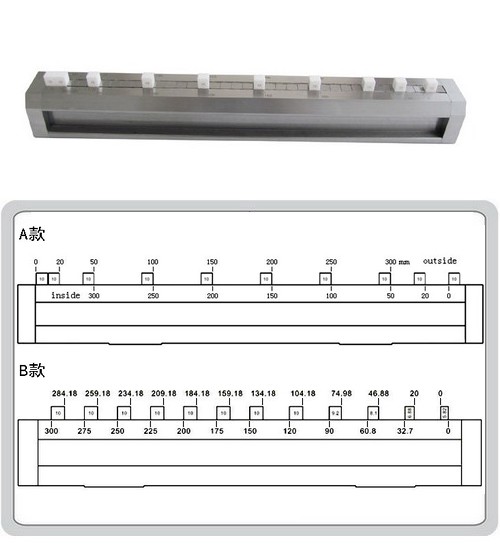

卡尺检测规
卡尺检测规

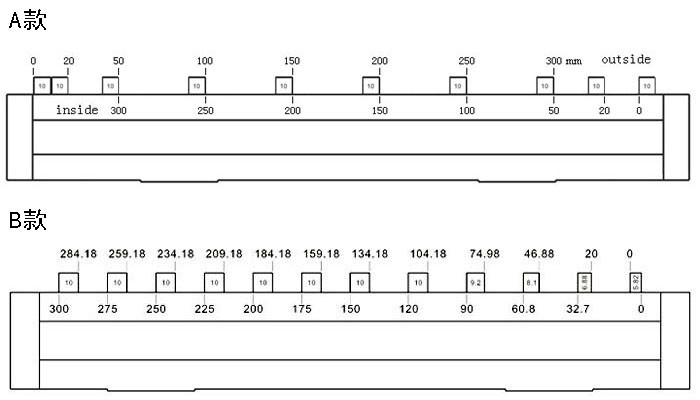

    卡尺检测规因其拥有同向和异向工作面,所以可通过适当的排列组合同时得到需要的内测量与外测量标准尺寸,用以检测卡尺的内外测量示值误差。比较常用的一种排列如下图所示。    对于一把卡尺来说,不应该仅仅是检测其外测量示值,内测量示值一样需要检测。

    JJG 30-2002《通用卡尺检定规程》里,对于最常见的四用卡尺刀口内量爪只提出了尺寸和平行度的要求,并没有对内测量示值有要求;而GB/T 21389-2008《游标、带表和数显卡尺》国家标准里面默认也是控制刀口内测量爪尺寸和平行度,该标准里5.15.2.3条内容如下:“带有刀口内测量爪的卡尺,当用户要求保证刀口内测量的示值误差时,刀口内测量爪的尺寸不执行表13中有关刀口内测量爪尺寸极限偏差的规定值,以保证其示值误差为准……”其实该段文字表明,如果符合现有国家标准或检定规程要求的刀口内测量尺寸,是不一定能保证卡尺内测量示值误差的。这和国际标准不相符,无论ISO还是DIN的卡尺标准,里面都没有内测量爪尺寸要求,而是提出内测量示值要求。

    内测量爪尺寸控制合格,并不能说明内测量示值也能合格。首先,内测量爪尺寸越大,内测量示值就越小,当卡尺本身还存在一个负值误差时,内测量示值误差将会叠加得更大;其次,卡尺结构违反阿贝原则,其尺身直线度对于卡尺的示值有着明显的影响,而且由于内测量爪和外测量爪并不在尺身相同一侧,因此对于四用卡尺的内、外示值误差的影响是相反的,所以检测四用卡尺示值时应该同时检测内、外量爪示值,且相同受检点内、外测量的示值误差基本一致,才能说明此卡尺符合优质卡尺的条件之一。

    卡尺检测规,工作尺寸300mm内极限误差为±0.002mm,是卡尺允许误差的十分之一,完全满足卡尺检验标准器的要求。使用卡尺检测规检测卡尺,方便、快捷、准确。竖立使用卡尺检测规,可检测高度卡尺等。    对于客户需求不同的量块排列、不同的最大工作尺寸要求,我们会一一满足您的要求。

产品特点
1、检测卡尺,方便、快捷、准确
2、竖立使用可检测高度卡尺
3、拥有同向和异向工作面
4、排列组合同时得到需要的内测量与外测量标准尺寸


测量范围 货号 类别 极限误差
300mm022-163C陶瓷±2.0μm
