高精度步距规
高精度步距规

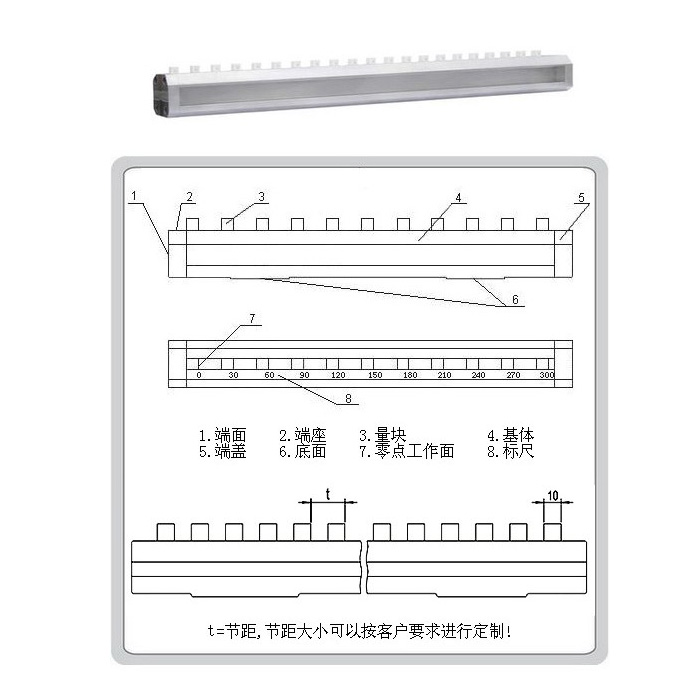

    步距规英文名为Step gauge 或 Check master。本公司步距规使用标准量块按照一定的方式排列固定于基体上,由各量块工作面组合提供一系列的同向和异向标准尺寸。

    通常见的长度实物标准器是量块,但是一块量块只能复现一个标准值,要对机床导轨、坐标测量机、高度仪等进行直线连续定位精度的检测,使用量块就得不断更换不同尺寸的量块,这非常麻烦、效率低下。特别是当被测对象误差非线性变化时,要很细密地校准出各点误差予以修正,使用量块进行测量会很困难。而步距规在一个实物标准件里提供有一系列的长度尺寸,且提供有同向和异向尺寸,可以进行长度检测校准,方便快捷且精确可靠。

    使用步距规检测校准各种机床导轨、坐标测量机(按 GB/T 16857.2-2006 推荐采用步距规)、高度仪等设备的直线移动定位精度,廉价、高效且精确。异向10mm、同向20mm的常规最小步距,可细密完整地检测出整根导轨各部分的定位误差,修正更完整彻底。 客户可依据需求定制等步距或者不等步距。

    本公司步距规可卧式使用,也可立式使用,配合步距规支架可调节角度倾斜使用,其它特殊要求还可定制,如检测车床时特制步距规可用于顶针支撑等等。每台步距规都有产品出厂检验报告,检验报告默认为公司计量室出具;可代客户将产品送中国计量科学研究院校准,使用更可靠更放心。(校准费用由客户承担)

    工作量面有钢量块、陶瓷量块可供选择。如果您有更多的要求,例如更大/更小的测量范围、特殊的步距、更高精度要求等等,欢迎来电进行咨询讨论!

产品特点:
1、以实物标准件提供系列长度尺寸
2、提供有同向和异向尺寸
3、可进行长度检测校准
4、方便快捷且精确可靠

产品参数


工作尺寸(mm) 1级 0级 00级
工作尺寸极限误差(μm)平行度 (μm)工作尺寸极限误差(μm)平行度 (μm)工作尺寸极限误差(μm)平行度 (μm)
0<工作尺寸≤300±1.21.0±0.80.8--
300<工作尺寸≤600±1.81.5±1.01.0--
600<工作尺寸≤1000±2.51.5±1.51.0±1.01.0
1000<工作尺寸≤1500±4.02.0±2.51.5±1.51.5


工作尺寸 1级 货号 0级 货号 00级 货号 类别 / 间隔
300mm022-1030022-0030-陶瓷 / 20mm
400mm022-1040022-0040-
500mm022-1050022-0050-
600mm022-1060022-0060-
800mm022-1080022-0080022-0080A
1000mm022-1100022-0100022-0100A
1500mm022-1150022-0150022-0150A
