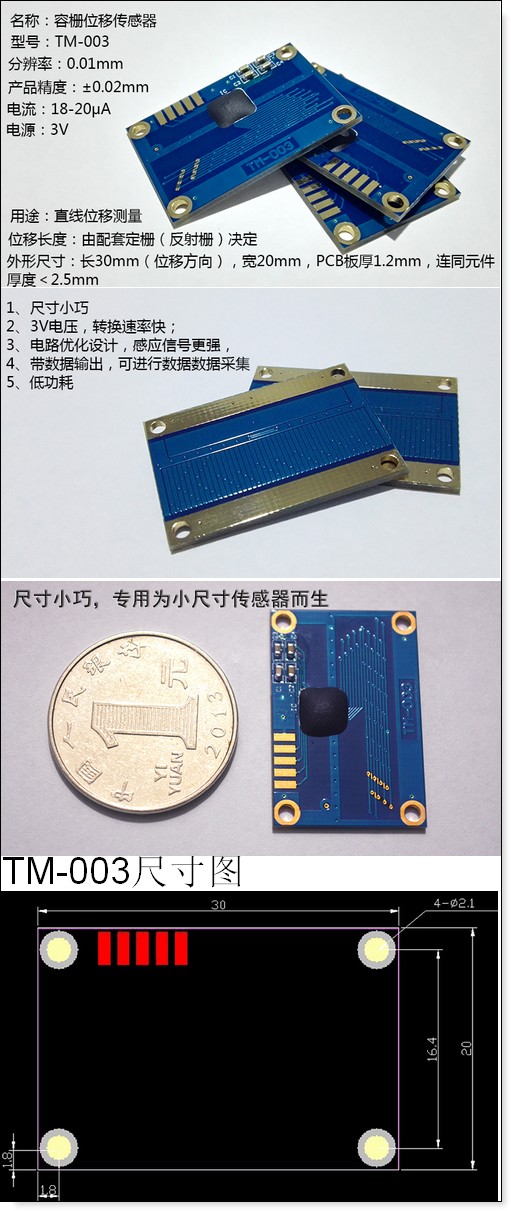

TM-003 小尺寸容栅位移传感器模块
TM-003 小尺寸容栅位移传感器模块

【产品参数】

名称:容栅位移传感器

型号:TM-003

用途:直线位移测量

分辨率:0.01mm

产品精度:±0.02mm

位移长度:由配套定栅(反射栅)决定

电源:3V

电压:18-20μA

外形尺寸:长30mm(位移方向),宽20mm,PCB板厚1.2mm,连同元件厚度<2.5mm

【产品特点】

1、  尺寸小巧,专用为小尺寸传感器而生;

2、  使用电压为3V,转换速率更快;

3、  对电路优化设计,感应信号更强,让装配更加简单;

4、  数据口人性化设计,可外部控制清零,更为方便;

5、 低功耗。

产品的测量速度为3m/s,显示的速度为8次/s;

1、产品供电电源3-3.3V,不得超过3.6V;电源输入需加滤波电容;

2、外部清零可通过第2线与负极短接500MS实现;

3、产品负极接地(金属),否则会出现数据不稳现象;

4、产品与反射栅之间的间隙控制在0.2mm以内为宜,反射栅可根据需要延长;

5、产品测量范围-999.99 ~ 999.99mm,分辨率为0.01mm;

6、芯片数据主动发射,不被动接收;

7、串行数据输出为开漏输出,前20位是数据,后4位是标志位;
