产品说明

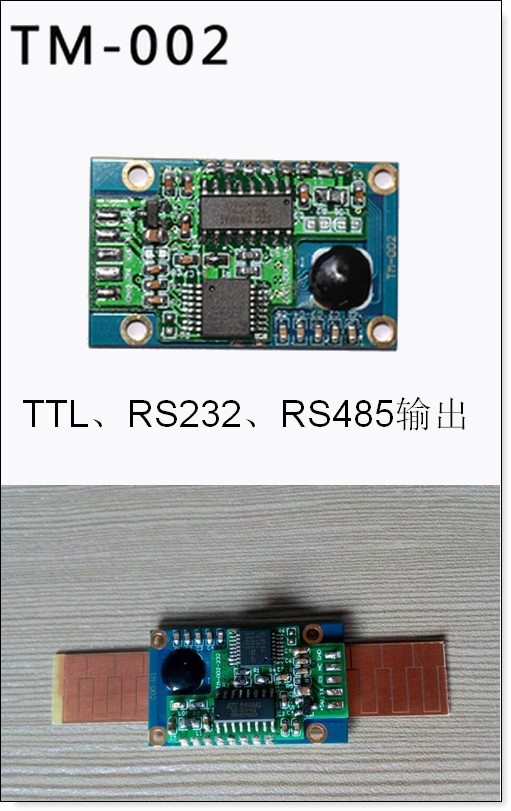

具有三种方式接口,RS232,RS485,TTL

1、产品供电电源+5V

2、清零可通过NC脚与GND断接；

3、产品负极接地（金属），否则会出现数据不稳现象；

4、产品与反射栅之间的间隙控制在0.2mm以内为宜，反射栅可根据需要延长；

5、产品测量范围－999.99 ~ 999.99mm，分辨率为0.01mm；

通讯协议

1、波特率9600；1位起始位；8位数据；1位停止位；无校验；

2、数据格式：一共十个字节的ASII码,第一个字节为符号位,中间8个字节为数据.第十个字节为回车符

例如：数据：12.34  发送字符串：+00012.34

数据：-12.34  发送字符串：-00012.34

另注：（如有外部确定按键，数据后面增加“K+回车符”两个字节）

3、数据传输：以每秒10次的速度自动发送。

4:清零操作:

在任意位置接收到字符”C” 可数据清零.
