数显深度尺使用说明书

一、产品介绍

本产品主要用于模具注塑、机械加工、器皿制造的小孔深度测量,该产品经过精心研发设计,相比市场上同类产品优势明显:

1. 量面加宽到85mm,厚度10mm,更加平稳;

2. 小规格测杆直径改为1.5mm,在保证刚性的同时,可以测量更小的小孔;

3. 测量面为整体平面无凹槽设计,可以测更小的工件端面;

3. 基面上增加2个延长基座孔,便于延长基面,测量端面更宽的工件;

4. 采用超大屏幕显示,让40~50岁以上用户看数字不再费神。

三、技术参数

分辨力:0.01mm

响应速度:1.5m/s

误差:±0.03mm

电源:1.5V扣式电池*1

测量基面尺寸:85mm

延长基座孔中心距/孔径:50mm/5mm

测杆直径:φ1.5mm(30mm/50mm)、φ2mm(50mm/100mm/150mm),特殊定制除外。

四、使用方法

1. 初次使用时,请打开电池仓,将电池放入,正极“+”向外,如遇到显示屏数字

不动,请取出电池,过一分钟再次放入即可;

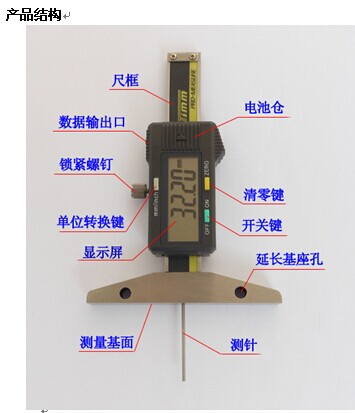

2. 松开锁紧螺钉, 按开关键启动电,检查显示屏和各键工作是否异常;

3. 按单位转换,选mm/inch单位制;

4. 将测量基面立放在平台上(如大理石平台),移动尺框,使测针端面与测量基面

平齐,按清零键清零,即可进行正常测量。如使用过程中有按清零键,再次使用时

需要将基面与测针重新校平;

5. 当遇到测量基面不够长时,可联系工厂选用延长基面,通过与延长基座孔固定配合使用;

6. 使用完毕,请将尺用干燥清洁的布擦拭一遍,金属部分上防锈油进行保养,可有效延长使用寿命。



五、常见故障排除方法

故障

原因

排除方法

数字闪烁

电池电压低

更换新电池

不显示

电池电压低或接触不良

更换新电池或调整清洁电池夹

数乱或示值不正常

电池电压低或刻度膜有油污、异物

更换新电池或用无水酒精/汽油棉球反复几次擦拭刻度膜

死机或出特殊字符

电路偶然故障

取下电池一分钟后重新装上

注意:更换电池时,电池正极向外,更换完毕后请重新设定测量起点。



六、注意事项

1. 防止油水等液体物质沾湿保护膜表面,禁止在尺上施加电压,以免损坏电路;

2. 不使用时断开电源,可显著延长电池使用寿命;

3. 进步性改良,不再另行通知。
